こちらの続きです。 suzu-ha.com
作業全体の説明はこちらです。 suzu-ha.com
前回は、データをinfluxdbに取り込む部分を作成しました。
今回は、グラフ化して表示する部分を作っていきます。
もくじ
環境
- Radxa ROCK 4C+
- Debian bullseye （Radxa公式イメージの rock-4c-plus_debian_bullseye_kde_b60.img）
- Grafana 10.2.3
Grafanaのインストール
Grafanaのリポジトリを登録し、aptでインストールします。
Grafana公式ドキュメントにあるコマンドの、gpgファイルの出力先だけ変更しています。
radxa@rock-4c-plus:/var/tmp$ wget -q -O - https://apt.grafana.com/gpg.key | gpg --dearmor | sudo tee /etc/apt/trusted.gpg.d/grafana.gpg > /dev/null
radxa@rock-4c-plus:/var/tmp$ echo "deb [signed-by=/etc/apt/trusted.gpg.d/grafana.gpg] https://apt.grafana.com stable main" | sudo tee /etc/apt/sources.list.d/grafana.list
radxa@rock-4c-plus:/var/tmp$ sudo apt update radxa@rock-4c-plus:/var/tmp$ sudo apt install grafana
Grafanaを起動します。また、OS起動時に自動起動するようにします。
radxa@rock-4c-plus:/var/tmp$ sudo systemctl enable grafana-server radxa@rock-4c-plus:/var/tmp$ sudo systemctl start grafana-server
Grafanaの設定
初回ログイン

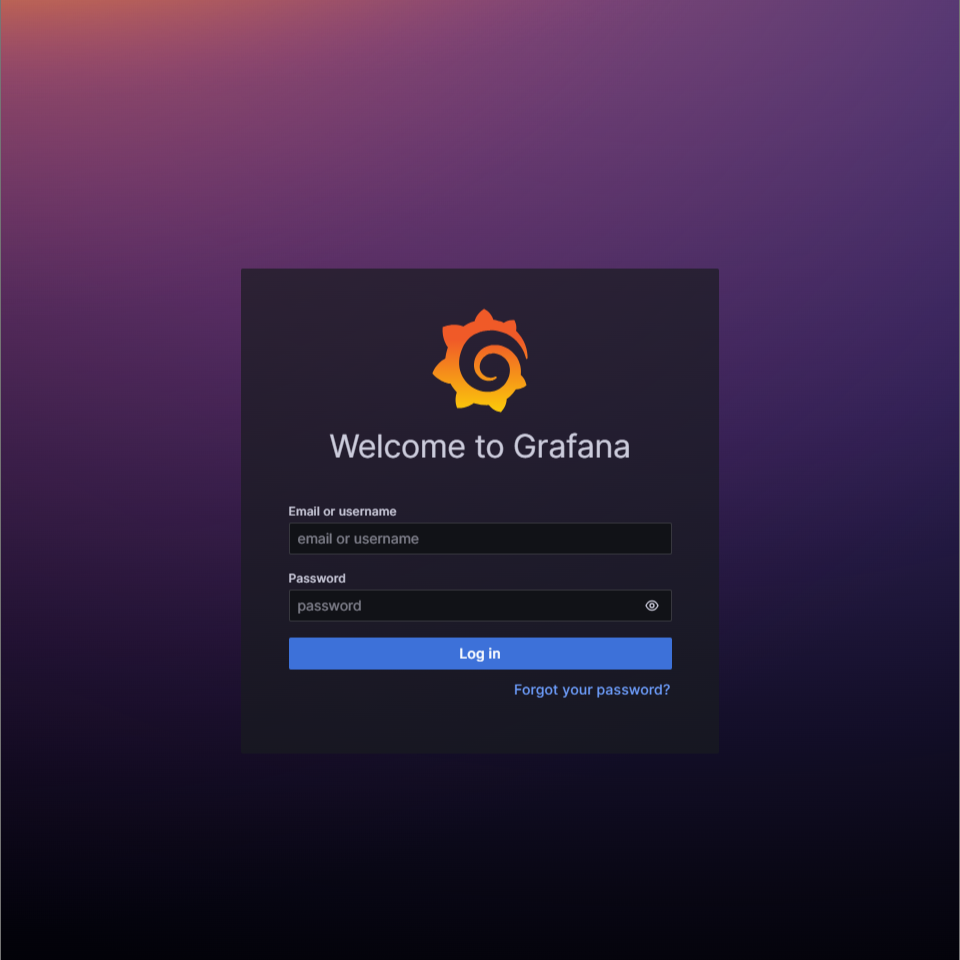

http://ROCK 4C+のIPアドレス:3000 を開きます。
初期アカウントは admin/admin です。
パスワードを変更します。
ユーザ名をadminから変更したければ、右上角のアイコンをクリック -> Profie をクリックします。
次の画面でName、Usernameを編集して、SaveボタンをクリックすればOKです。
データソースの設定
画面左上の3本線からメニューを開き、Connections -> Data sources を選択します。

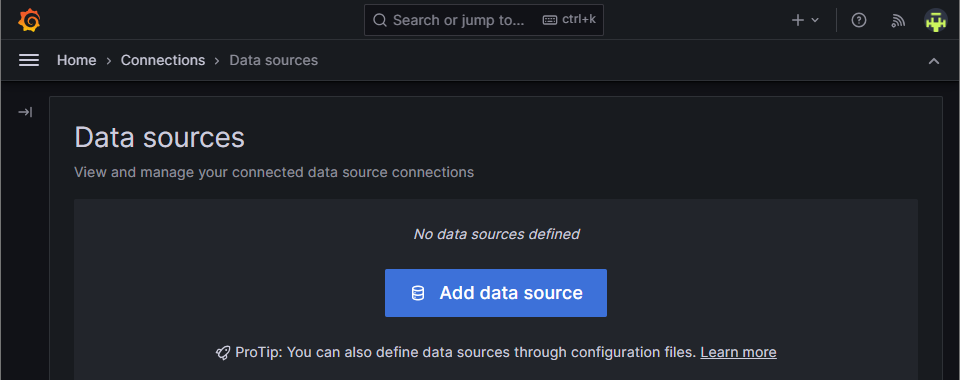

Add data source をクリックします。

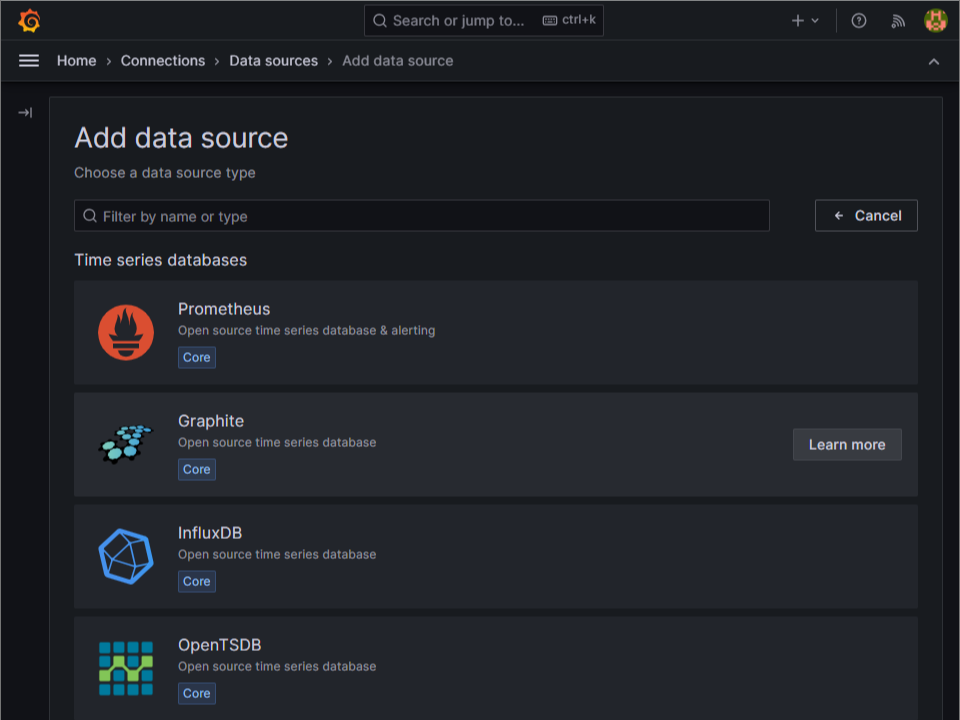

InfluxDB をクリックします。

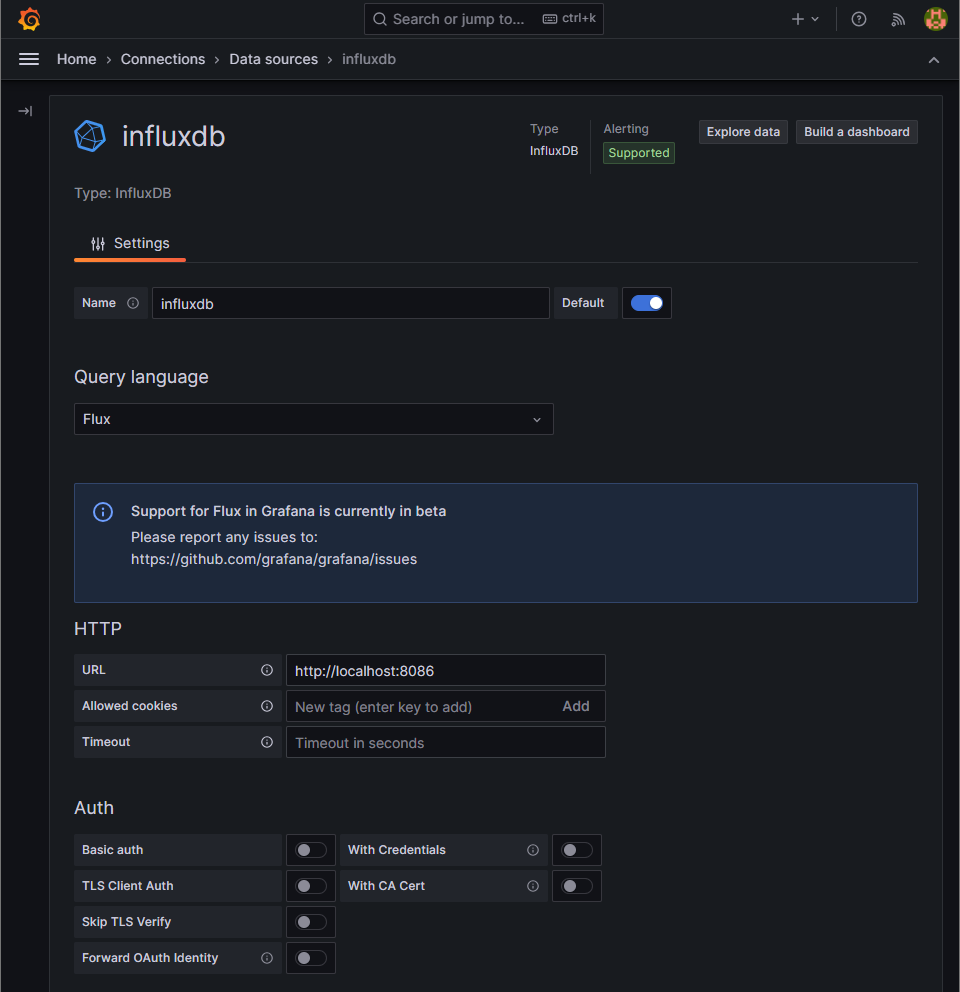

各項目を入力または選択します。
- Name 判別できるような名前を設定し、Defaultスイッチをオンにしておきます。
- Query language Flux
- URL http://localhost:8086
- Auth 全部オフ
- Organization influxdb設定時に指定したOrganization名
- Token influxdb設定時に表示されたAPIトークン
- Default bucket influxdb設定時に指定したBucket名
最後に Save & test ボタンをクリックして、エラーがないことを確認します。
ダッシュボードの作成
グラフを作成

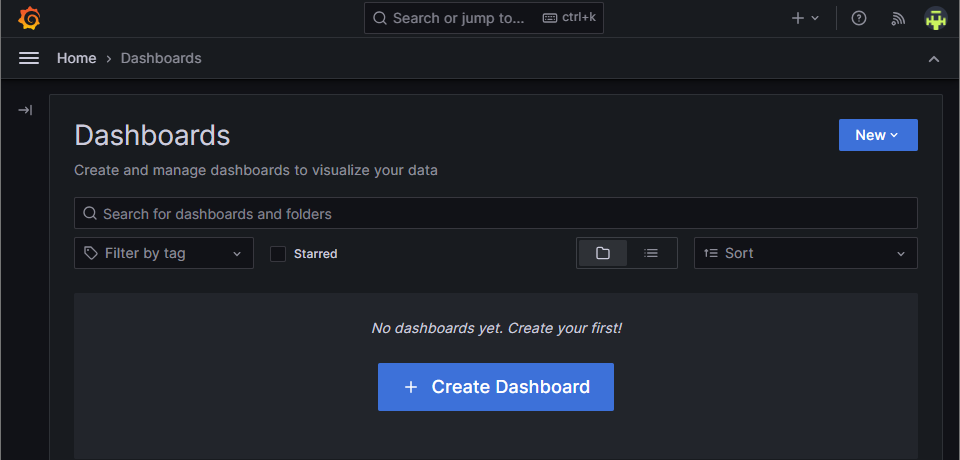

画面左上の3本線からメニューを開き、Dashboards を選択します。

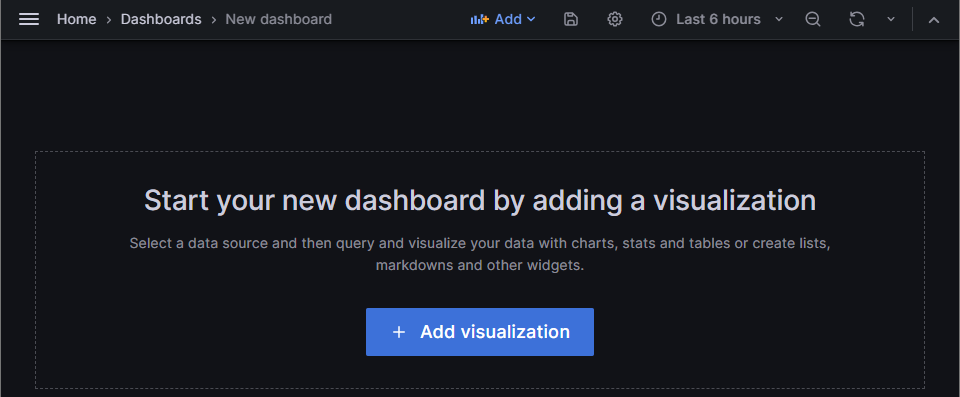

Create Dashboardをクリックします。
（2回目以降は、右上の New ボタンから New dashboard をクリックします。）
Add visualization をクリックします。
Select data source で InfluxDB を選択します。

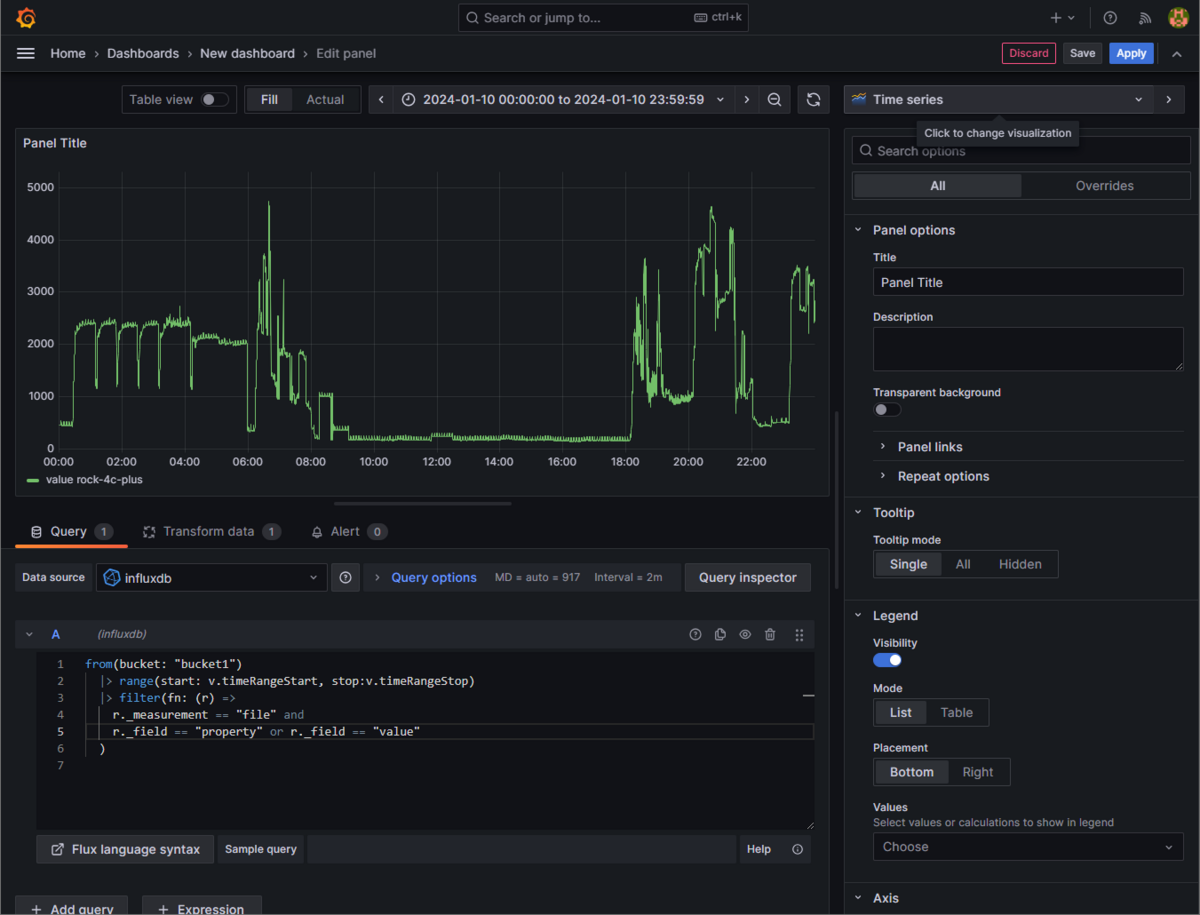

Query 欄に以下のクエリを入力します。
fileという名前のmeasurement（テーブルのようなもの）からepc（プロパティ）とedt（データ）フィールドを取得するクエリです。
keilogが出力するログには瞬時電力計測値（epc="E7"）以外のデータも含まれているので、フィルタリングするためにepcも取得しています。
from(bucket: "bucket1")
|> range(start: v.timeRangeStart, stop:v.timeRangeStop)
|> filter(fn: (r) =>
r._measurement == "BRoute" and
r._field == "epc" or r._field == "edt"
)

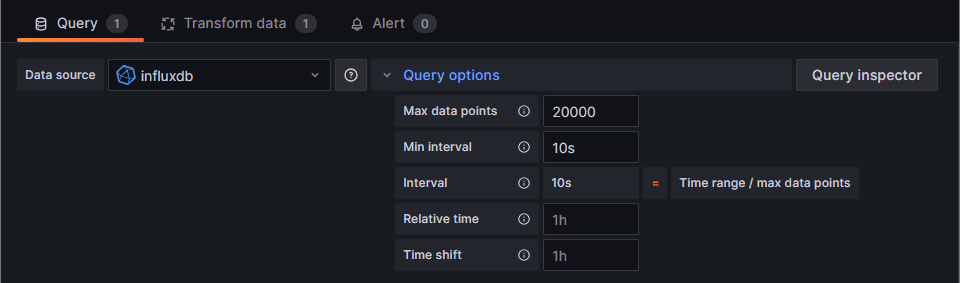

また、Query optionsを展開して、以下のように設定します。
- Max data points：20000
- Min interval：10s
24時間分のグラフを表示させるとき、デフォルトのMax data pointsでは数が足りず以下のようなエラーが出るためです。
また、Max data pointsの値を増やすと、Intervalが自動計算され小さくなります。
（Max data points=20000のとき、Interval=5sになりました。）
ですが、消費電力データの取得間隔である10秒より小さくなっても無駄なので、Min intervalで10秒と指定しています。
瞬時電力測定値（epc="E7"）だけをフィルタリングするには、Transform data タブを開きます。
Add transformationボタンをクリックし、Filter data by valuesを選択します。

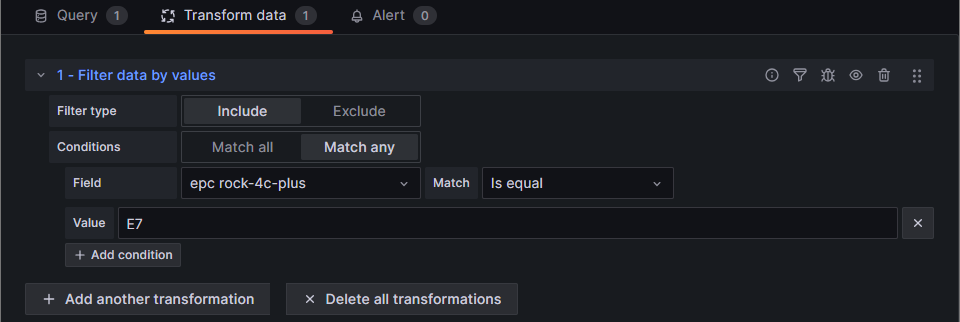

以下のようにepc="E7"を表すフィルタを設定します。
また、右側のプロパティでグラフの見た目を好みに調整します。
この例の場合は以下のとおりです。
- visualizationの種類：Time series
- Panel options -> Title：瞬時電力ヒストリ
- Graph styles -> Style：Bar
- Graph styles -> Fill Opacity：100
- Standard Options -> Unit：Watt(W)
- Standard Options -> Min：0
- Thresholds：（赤）6000、（橙）3000、（緑）Base
- Thresholds -> Show thresholds：As filled regions
設定できたら、右上の Apply ボタンをクリックします。
ダッシュボードにグラフのパネルが追加されます。

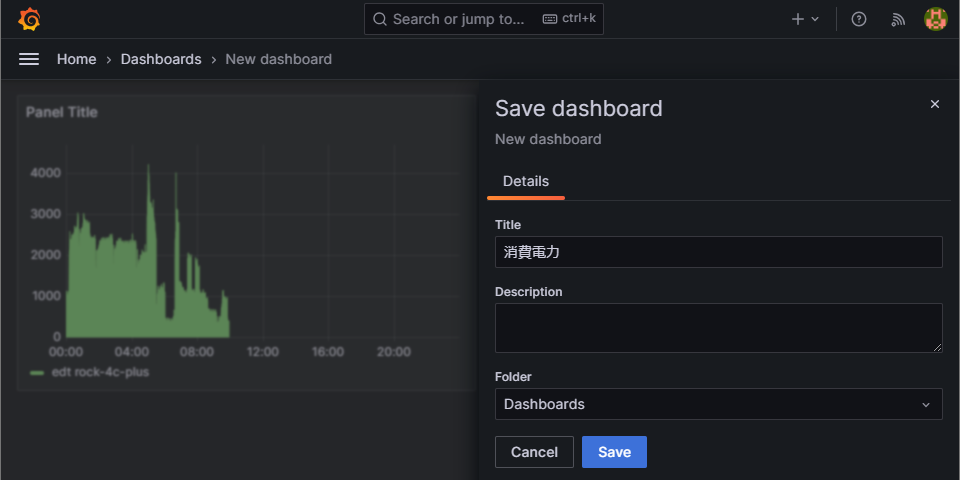

さらに、Save dashboardボタン（青い Add の右にあるアイコン）をクリックしてダッシュボード自体を保存します。
同じクエリ結果を共有してゲージを作成
続いて、ゲージ（アナログのスピードメーターのような表示）を追加します。
先ほど追加したグラフと同じデータを使用するので、クエリ結果を共有したほうが効率的ですね。

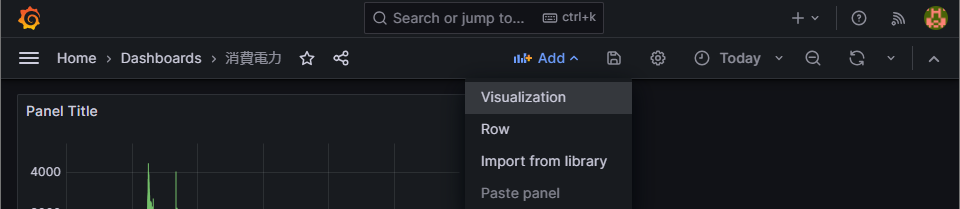

ダッシュボード画面で、Add → Visualization をクリックします。

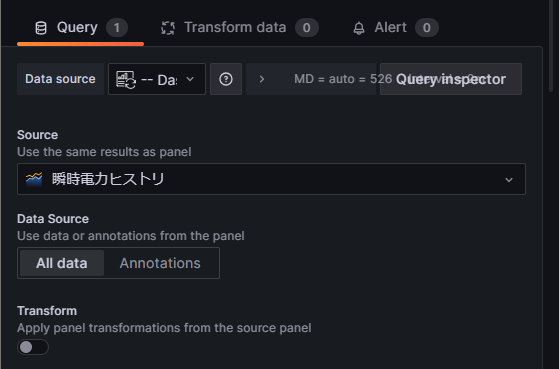

Query の Data source は Dashboard を選択します。
Source は先ほど作成したパネル「瞬時電力ヒストリ」を選択します。
これで、「瞬時電力ヒストリ」パネルで実行したクエリ結果を使いまわすことができます。
Transform -> Apply panel transformations from the source panel のスイッチをオンにすると、瞬時電力測定値（epc="E7"）のフィルタリングがこちらにも反映されるようです。
右側のプロパティでグラフの見た目を好みに調整します。
この例の場合は以下のとおりです。
- visualizationの種類：Gauge
- Panel options -> Title：瞬時電力
- Gauge -> Show threshold labels：オン
- Gauge -> Show threshold markers：オン
- Standard Options -> Unit：Watt(W)
- Standard Options -> Min：0
- Standard Options -> Min：10000
- Standard Options -> Color scheme：From thresholds (by value)
- Thresholds：（紫）9000、（赤）6000、（橙）3000、（緑）Base

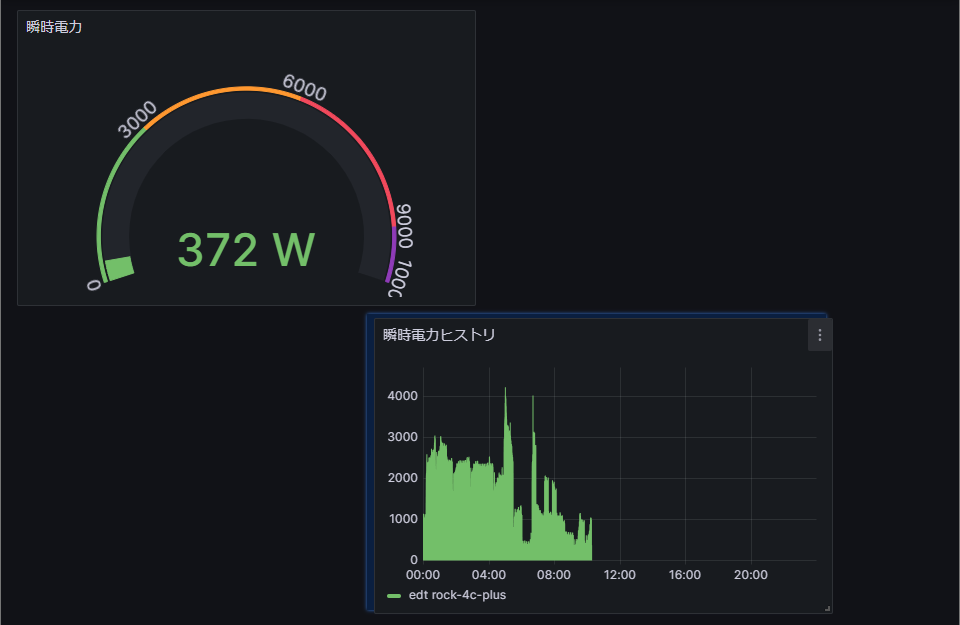

先ほどと同様、Apply ボタンをクリックするとダッシュボードにゲージのパネルが追加されます。
パネルはドラッグ＆ドロップで並べ替えることができます。
パネルの追加。変更や並べ替えをした後は、Save dashboardボタンでダッシュボードを保存するのを忘れずに。
